Чем отличаются напольный и настенный газовый котел?

При выборе газового котла одним из первых возникает вопрос: настенная или напольная модель? На первый взгляд различие очевидно — один котел крепится к стене, другой устанавливается на пол. Однако способ монтажа является лишь внешним проявлением гораздо более серьезных конструктивных различий.

Настенные котлы чаще проектируются как компактные отопительные устройства с высокой степенью заводской готовности. В одном корпусе могут находиться горелка, теплообменник, циркуляционный насос, расширительный бак, автоматика и другие элементы системы. Напольные котлы нередко имеют более крупный теплообменник, рассчитаны на продолжительную работу и позволяют проектировщику свободнее выбирать насосное, регулирующее и вспомогательное оборудование.

При этом нельзя утверждать, что один тип котла однозначно лучше другого. Правильный выбор зависит от мощности объекта, схемы отопления, требований к горячему водоснабжению, степени автоматизации, условий размещения и режима эксплуатации.

Различие не только в способе установки

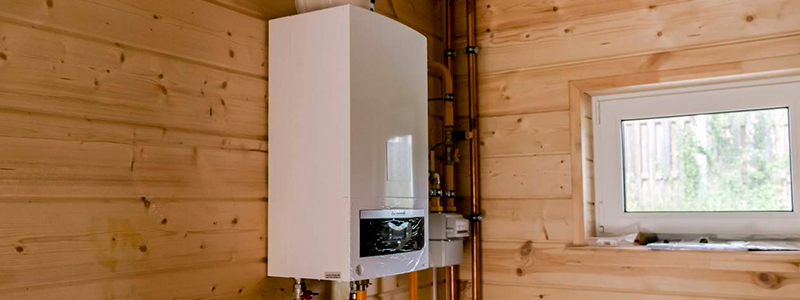

Настенный газовый котел представляет собой относительно компактный теплогенератор, конструкция которого рассчитана на крепление к несущей стене. Ограничения по массе и габаритам заставляют производителей размещать основные узлы максимально плотно.

Именно поэтому настенный котел часто напоминает небольшую котельную в одном корпусе. В зависимости от модели, внутри могут находиться:

газовая горелка;
первичный теплообменник;
циркуляционный насос;
расширительный бак;
группа безопасности;
трехходовой клапан;
вторичный теплообменник горячего водоснабжения;
вентилятор дымоудаления;
электронный блок управления.

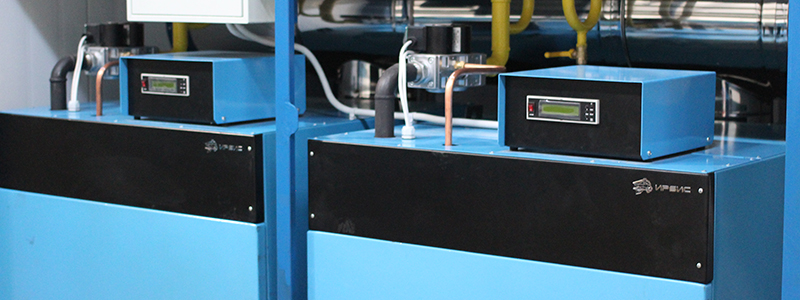

Напольный котел устанавливается непосредственно на подготовленное основание и не имеет настолько жестких ограничений по массе. Это позволяет использовать более крупные теплообменники и создавать оборудование значительно большей мощности.

При этом насос, расширительный бак, гидравлический разделитель, система подпитки и другие элементы котельной могут устанавливаться отдельно.

Таким образом, важное конструктивное отличие можно сформулировать так: настенный котел чаще является максимально интегрированным устройством, а напольный — источником тепловой энергии, вокруг которого проектируется котельная система.

Однако существуют исключения. Есть простые настенные модели и очень высокоавтоматизированные напольные котлы (например, «Хопер 100» с автоматикой КСУБ 20.10), поэтому при подборе оборудования необходимо смотреть не только на способ установки, но и на конструкцию.

Мощность котла и область применения

Одно из наиболее заметных различий между двумя категориями оборудования связано с диапазоном мощности.

Настенные газовые котлы получили наибольшее распространение в квартирах, частных домах и небольших коммерческих помещениях. Их компактность позволяет разместить оборудование даже там, где для полноценной котельной недостаточно свободного пространства.

Напольное оборудование значительно чаще применяется на объектах с высокой тепловой нагрузкой:

в крупных частных домах;
административных зданиях;
магазинах;
производственных помещениях;
школах и детских садах;
складах;
теплицах;
мастерских;
автономных котельных.

Главное преимущество напольной компоновки заключается в том, что масса и размеры теплообменника практически не ограничиваются несущей способностью стены. Поэтому именно в напольном исполнении выпускается большая часть котельного оборудования средней и высокой мощности.

Например, газовые котлы «Хопер» производства завода «Ирбис» являются напольными и выпускаются мощностью 25, 50, 63, 80 и 100 кВт. Ориентировочная площадь отопления — от 250 до 1000 м² в зависимости от мощности модели. При реальном подборе котла, разумеется, следует рассчитывать теплопотери конкретного здания, а не ориентироваться исключительно на его площадь.

Теплообменник

Теплообменник — один из важнейших элементов любого отопительного котла. Именно через его стенки энергия, образующаяся при сгорании газа, передается теплоносителю.

В настенных котлах производителю приходится искать компромисс между тепловой мощностью, массой и размерами оборудования. Поэтому теплообменники делают относительно компактными. В зависимости от конструкции котла применяются медь, нержавеющая сталь, алюминиевые сплавы и другие материалы.

В напольных котлах ограничений по массе значительно меньше. Здесь встречаются стальные, чугунные и алюминиевые теплообменники различной конструкции.

Большой теплообменник сам по себе не делает котел автоматически экономичнее, однако напольная компоновка позволяет создавать оборудование, рассчитанное на значительные тепловые нагрузки и длительные режимы работы.

Есть различия и с точки зрения обслуживания. Из-за плотной компоновки настенного котла доступ к отдельным узлам иногда оказывается сложнее. В напольной котельной вокруг оборудования обычно предусматривается пространство для осмотра и сервисных операций.

Но срок службы нельзя определять только по формуле «напольный служит дольше». Он зависит от гораздо большего количества факторов:

качества изготовления теплообменника;
температуры обратной воды;
качества теплоносителя;
правильности гидравлической схемы;
количества циклов включения и выключения;
режима горения;
своевременного технического обслуживания.

Особенно опасны коррозия, образование отложений и продолжительная эксплуатация котла вне предусмотренных производителем температурных режимов.

Камера сгорания и дымоудаление

Распространено мнение, что все настенные котлы имеют закрытую камеру сгорания, а все напольные — открытую. Это неверно.

Тип установки котла и тип камеры сгорания — разные характеристики.

Тем не менее среди компактных настенных моделей действительно широко распространены котлы с закрытой камерой сгорания. В такой конструкции воздух для горения поступает снаружи, а продукты сгорания удаляются принудительно с помощью вентилятора.

В атмосферном котле с открытой камерой необходимый для горения воздух поступает из помещения, а отвод дымовых газов обычно происходит благодаря естественной тяге в дымоходе.

Напольные котлы могут оснащаться атмосферными или наддувными горелками — все зависит от конструкции конкретной модели.

Например, серия «Хопер» оснащается атмосферной горелкой из нержавеющей стали.

При использовании атмосферного котла особое значение имеют:

правильно рассчитанный дымоход;
устойчивость тяги;
поступление необходимого количества воздуха для горения;
исправность вентиляции;
отсутствие засоров дымового тракта.

Если же используется котел с вентилятором или наддувной горелкой, появляется зависимость от электроснабжения, зато конструкция получает дополнительные возможности по управлению процессом горения.

Конкретные требования к помещению, дымоходу и вентиляции определяются мощностью и конструкцией оборудования, проектом газоснабжения и действующими нормативными требованиями.

Циркуляционный насос: встроенный или отдельный

Еще одно важное различие заключается в устройстве гидравлической части.

Во многих настенных котлах циркуляционный насос уже установлен внутри корпуса. Пользователь получает практически готовый отопительный модуль: после подключения трубопроводов и выполнения остальных монтажных работ котел способен обеспечивать циркуляцию теплоносителя.

В случае с напольным оборудованием насос значительно чаще подбирается отдельно.

На первый взгляд встроенный насос кажется очевидным преимуществом. Для небольшого дома это действительно удобно. Но на крупных объектах отдельный подбор насосного оборудования может оказаться более рациональным.

Проектировщик получает возможность учитывать:

расчетный расход теплоносителя;
гидравлическое сопротивление системы;
протяженность трубопроводов;
количество отопительных контуров;
наличие теплых полов;
теплообменники вентиляционных установок;
бойлер косвенного нагрева;
гидравлические разделители;
резервирование насосов.

Например, одна котельная может одновременно обеспечивать радиаторное отопление, теплые полы, вентиляцию и подготовку горячей воды. Для такой системы одного встроенного циркуляционного насоса уже может быть недостаточно.

Поэтому в больших инженерных системах возможность самостоятельно подобрать насосы является не недостатком, а преимуществом.

Расширительный бак и вспомогательное оборудование

Похожая ситуация складывается и с расширительным баком.

Во многих настенных котлах небольшой мембранный расширительный бак находится внутри корпуса. Для компактной системы отопления этого может быть достаточно.

Но чем больше объем теплоносителя, тем больше требуется объем расширительного бака.

В крупной системе отопления штатный бак даже при его наличии может оказаться недостаточным, и проектировщику все равно придется устанавливать дополнительный.

У напольных котлов расширительный бак чаще является самостоятельным элементом котельной. Его объем рассчитывается исходя из характеристик системы.

То же относится к:

предохранительной арматуре;
насосным группам;
системам подпитки;
коллекторам;
гидрострелкам;
теплообменникам;
приборам контроля давления и температуры.

Таким образом, настенный вариант выигрывает в компактности, а напольный — в гибкости построения гидравлической схемы.

Одноконтурный и двухконтурный котел

Нельзя путать способ установки котла с количеством контуров. Настенный не означает двухконтурный, а напольный не означает одноконтурный.

Однако именно среди настенного бытового оборудования двухконтурные модели получили особенно широкое распространение.

Первый контур отвечает за отопление, а второй — за приготовление горячей воды.

Преимущество очевидно: одно компактное устройство одновременно решает две задачи.

Но у такого решения существуют ограничения. Производительность горячего водоснабжения зависит от мощности котла и конструкции теплообменника. Если одновременно требуется большое количество горячей воды, проточного приготовления может оказаться недостаточно.

Для объектов с высоким водоразбором часто применяется другая схема: котел → бойлер косвенного нагрева → система горячего водоснабжения.

Такое решение занимает больше места, но позволяет создать значительный запас горячей воды и одновременно обслуживать несколько точек водоразбора.

Поэтому в крупных домах, гостиницах, спортивных объектах, предприятиях и других зданиях с высоким потреблением ГВС напольный котел в сочетании с отдельным бойлером нередко оказывается более подходящим вариантом.

Энергозависимость

Настенные котлы в большинстве современных исполнений требуют подключения к электросети. Электроэнергия необходима для работы:

электронной платы;
циркуляционного насоса;
вентилятора;
системы автоматического розжига;
сервоприводов;
датчиков;
дисплея.

При прекращении электроснабжения такой котел обычно останавливается.

Напольное оборудование может быть как энергозависимым, так и энергонезависимым.

Это особенно важно для объектов, расположенных в местах с нестабильным электроснабжением.

Например, для котлов «Хопер» завод «Ирбис» предлагает различные варианты автоматики. В линейке присутствуют как энергонезависимые решения, так и энергозависимые системы управления.

Таким образом, напольная конструкция сама по себе еще не означает автономность от электросети. Этот параметр необходимо проверять по конкретной комплектации.

Автоматика и возможности управления

Еще один распространенный миф заключается в том, что настенные котлы технологичнее напольных.

Современная электроника действительно получила особенно широкое распространение в бытовых настенных моделях. Пользователю могут быть доступны:

поддержание заданной температуры;
автоматический розжиг;
контроль пламени;
модуляция мощности;
программирование режимов;
комнатный термостат;
погодозависимое регулирование;
дистанционное управление.

Но все перечисленные функции могут применяться и в напольных котлах.

Современный промышленный напольный котел способен быть частью полностью автоматизированной котельной. Система управления может контролировать температуру, работу горелок и насосов, формировать аварийные сигналы и взаимодействовать с системой диспетчеризации.

Поэтому при сравнении правильнее говорить не «настенный — автоматический, напольный — простой», а сравнивать конкретные системы автоматики двух котлов.

Модуляция мощности

Для эффективной работы отопительной системы важно не только получить необходимую максимальную мощность, но и уметь уменьшать теплопроизводительность, когда зданию требуется меньше тепла.

В переходный период — осенью или весной — котлу, рассчитанному, например, на морозную погоду, редко требуется работать на полной мощности.

Современные горелочные устройства могут изменять тепловую мощность в определенном диапазоне. Чем шире диапазон регулирования и чем лучше автоматика согласовывает работу котла с реальной тепловой нагрузкой, тем меньше вероятность частых циклов включения и отключения.

Модуляция встречается как в настенных, так и в напольных моделях, поэтому снова необходимо изучать характеристики конкретного оборудования.

Для крупного объекта особенно важен еще один способ регулирования — каскад котлов. Вместо одного большого теплогенератора устанавливается несколько меньших. Автоматика включает необходимое количество агрегатов в зависимости от текущей нагрузки.

Такой подход позволяет повысить гибкость котельной и обеспечить резервирование оборудования.

Требования к помещению

Компактность — одно из главных преимуществ настенного оборудования.

Небольшой котел можно разместить там, где установка крупного напольного агрегата была бы неудобна. Однако возможность монтажа определяется не только физическими размерами оборудования.

Газовый котел должен быть установлен с соблюдением требований:

к газоснабжению;
воздухообмену;
дымоудалению;
обслуживанию оборудования;
электробезопасности;
пожарной безопасности.

Для мощных напольных котлов обычно проектируется отдельное техническое помещение или котельная.

Это требует дополнительных площадей, зато предоставляет достаточно пространства для размещения насосов, коллекторов, расширительных баков, бойлеров, водоподготовки и автоматики.

Поэтому для небольшого объекта компактность настенного котла является преимуществом, а для промышленной котельной гораздо важнее удобство обслуживания и правильная компоновка оборудования.

Обслуживание и ремонтопригодность

Любой газовый котел требует регулярного технического обслуживания.

Необходимо контролировать состояние:

горелочного устройства;
теплообменника;
дымового тракта;
автоматики безопасности;
датчиков;
электродов розжига и контроля пламени;
насосного оборудования;
соединений газовой и гидравлической частей.

В настенном котле большое количество компонентов размещается внутри небольшого корпуса. Это экономит место, но делает систему конструктивно плотной.

Напольная котельная занимает больше площади, зато отдельные элементы зачастую легче осматривать, ремонтировать и заменять.

Особенно заметно это на крупных объектах. Если циркуляционный насос является отдельным элементом системы, его можно заменить независимо от котла. Аналогично обслуживаются расширительные баки, запорная арматура и другие узлы.

Для промышленного оборудования такая ремонтопригодность имеет большое значение, поскольку продолжительная остановка системы отопления может привести к значительно более серьезным последствиям, чем стоимость самого ремонта.

Что экономичнее?

Сам по себе способ установки почти ничего не говорит об экономичности.

Расход газа определяется прежде всего:

теплопотерями здания;
КПД котла;
правильностью выбора мощности;
характеристиками горелки;
алгоритмом автоматики;
температурным графиком;
качеством регулирования;
состоянием теплообменника;
правильностью настройки оборудования.

Напольный котел не обязательно расходует больше газа только потому, что он крупнее. Если мощность оборудования правильно подобрана, а автоматика эффективно регулирует теплопроизводительность, система может работать весьма экономично.

Точно так же современный настенный котел не сможет обеспечить низкий расход топлива в плохо утепленном здании или при неправильной настройке системы отопления.

Поэтому сравнивать нужно не форм-фактор, а полную отопительную систему.

Когда лучше выбрать настенный котел?

Настенная модель обычно является рациональным решением, если необходимо отопить квартиру, небольшой или средний частный дом и при этом особенно важна компактность.

Она будет удобна, когда:

свободного места немного;
тепловая нагрузка объекта относительно невелика;
требуется компактное готовое решение;
необходимо совместить отопление и приготовление горячей воды;
есть стабильное электроснабжение;
не требуется сложная многоконтурная котельная.

Именно поэтому настенные котлы получили такое широкое распространение в индивидуальном жилищном строительстве.

Когда лучше выбрать напольный котел?

Напольная модель становится особенно интересной при увеличении тепловой нагрузки или усложнении системы.

Такое оборудование стоит рассматривать, если:

требуется высокая мощность;
котел устанавливается в отдельной котельной;
необходимо отопление крупного дома, магазина, склада или производственного объекта;
планируется несколько отопительных контуров;
требуется большой бойлер горячего водоснабжения;
насосное оборудование необходимо подбирать по индивидуальному расчету;
требуется возможность использования энергонезависимой автоматики;
важна ремонтопригодность отдельных элементов котельной;
предусматривается каскад из нескольких котлов.

Для промышленных и многих коммерческих объектов именно напольная схема оказывается наиболее рациональной.

Котлы «Хопер» как пример напольного решения

Серия «Хопер» завода котельного оборудования «Ирбис» хорошо показывает, почему напольная конструкция востребована не только в промышленности.

Котлы выпускаются мощностью 25, 50, 63, 80 и 100 кВт, поэтому младшие модели могут использоваться для сравнительно небольших объектов, а старшие — для зданий с существенно большей тепловой нагрузкой. Серия оснащается атмосферной горелкой из нержавеющей стали и предлагается с различными вариантами автоматики, включая энергонезависимые и энергозависимые исполнения.

Благодаря этому один и тот же тип котла можно подобрать под разные условия эксплуатации.

Если на объекте критически важна независимость от электроснабжения, можно рассматривать соответствующее энергонезависимое исполнение. Если же требуется более развитое автоматическое управление, используются другие варианты автоматики.

Именно возможность подобрать конфигурацию под конкретную систему отопления является одним из преимуществ напольного оборудования.

Что лучше — напольный или настенный?

Универсального ответа не существует.

Для квартиры или компактного частного дома установка большого напольного котла и отдельного комплекса оборудования может быть совершенно неоправданной. Современный настенный котел займет значительно меньше места и обеспечит необходимые функции в одном корпусе.

Но при отоплении производственного цеха, большого магазина, административного здания или другого объекта с высокой тепловой нагрузкой преимущества компактности отходят на второй план. Здесь намного важнее мощность, ремонтопригодность, возможность подключения нескольких контуров и свобода проектирования котельной.

Поэтому выбор следует начинать не с вопроса «что лучше?», а с ответа на несколько других вопросов:

Каковы расчетные теплопотери здания?
Какой температурный график требуется системе?
Нужна ли подготовка горячей воды?
Сколько отопительных контуров будет на объекте?
Требуется ли энергонезависимость?
Есть ли место для отдельной котельной?
Какой уровень автоматизации необходим?
Планируется ли резервирование котлов?
Как будет организовано техническое обслуживание?

После этого становится значительно проще определить оптимальную конструкцию оборудования.

Ни один вариант нельзя назвать универсально лучшим. Грамотно подобранный настенный котел будет эффективнее чрезмерно мощного напольного агрегата в небольшом доме, а попытка отопить крупный объект оборудованием, не рассчитанным на соответствующую нагрузку, также будет ошибкой.

Поэтому основой выбора всегда должен быть теплотехнический расчет и понимание условий эксплуатации объекта.
